教你如何用算量处理工业厂房中彩钢板外墙

现在好多工业厂房窗台以下是砖砌体，窗台以上是夹心彩钢板，主要是为了防爆减轻上部荷载，怎么在图形算量里计算才彩钢板的工程量呢？

1正常布置柱子

 2定义墙构件，调整标高

底标高=层底标高，顶标高=层底标高+1

3彩钢板我们需要的只是面积

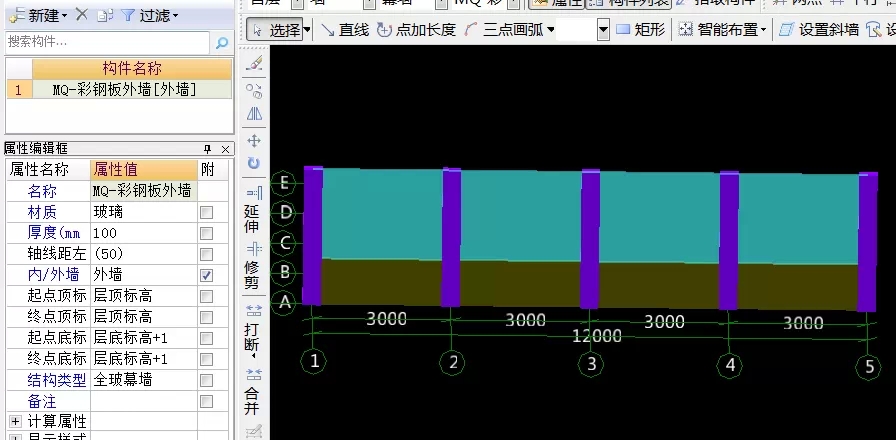

所以我们使用幕墙构件代替彩钢板构件建模画图，同样是调整标高来实现图元画图，调整标高，底标高=层底标高+1，顶标高=层顶标高

 4工程量核对

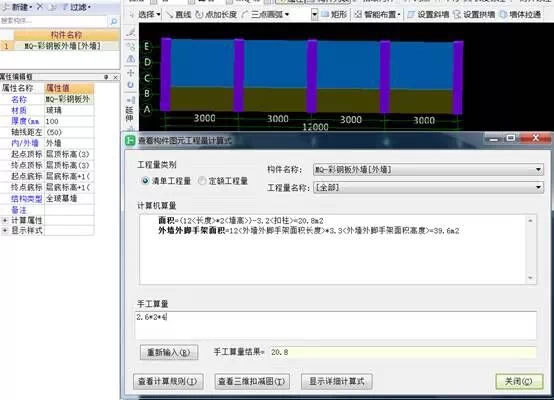

柱截面是400*400，开间尺寸是3000，层高是3000，窗台下是1000高砌体，手工计算彩钢板工程量=2.6*2*4=20.8m2，在看看软件的计算结果

通过核对，手工计算和软件计算完全一致，证明此方法是可行的。
